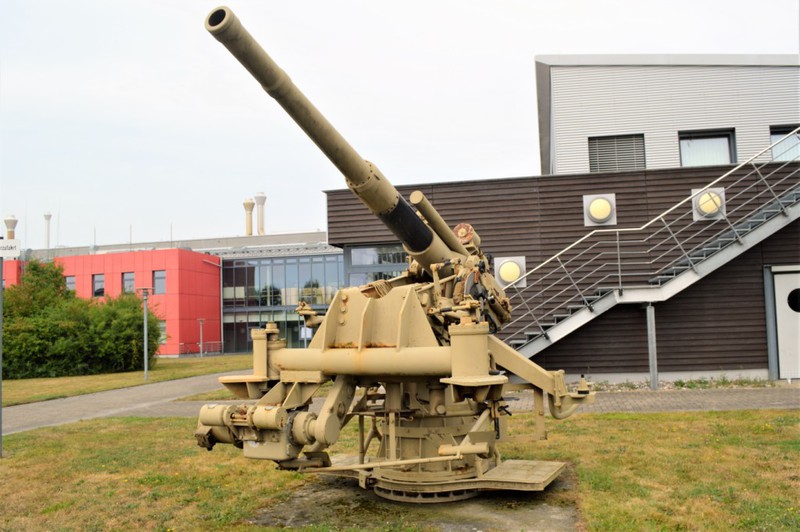

Die 10,5 cm Schnelladekanone C-32
Technische Daten 10,5 cm Schnelladekanone C/32 |
|
Rohr |
|
Kaliber, über den Feldern |
105 mm |
Ganze Länge des Rohres |
4740 mm |
Seelenlänge |
4400 mm |
Länge des Ladungsraumes |
706 mm |
Länge des gezogenen Teils |
3694 mm |
Zahl der Züge |
32 |
Tiefe der Züge |
1,25 mm |
Breite der Züge |
6,8 mm |
Breite der Felder |
3,5 mm |
Anfangsdrall: 45 Kaliber |
4725 mm |
Enddrall: 30 Kaliber |
3150 mm |
Länge des anfänglichen Verbrennungsraumes |
586,5 mm |
Inhalt des anfänglichen Verbrennungsraumes |
5,38 dm³ |
Abstand des Schwerpunktes von der Bodenfläche |
1270 mm |
Wiege |
|
Lichter Durchmesser der Rohrführung |
250 mm |
Lichter Durchmesser des Bremszylinders |
100 mm |
Flüssigkeitsfüllung des Bremszylinders |
5,6 l |
Abzulassende Flüssigkeitsmenge |
0,3 l |
Durchmesser der Schildzapfen |
100 mm |
Rücklauf beim Schuß im Mittel |
480 mm |
Größter Rücklauf bis zum Anschlag |
500 mm |
Teilkreishalbmesser des Höhenrichtzahnbogens |
448 mm |
Größte Rückstoßkraft |
ca. 18500 kg |
Lafette |
|
Feuerhöhe von Unterkante Sockelflansch |
1900 mm |
Teilkreisdurchmesser des Schwenkzahnkranzes |
800 mm |
Auseinanderstellung der Schildzapfenlager |
476 mm |
Durchmesser des Sockelflansches |
980 mm |
Lochkreisdurchmesser für die Sockelbefestigungsschrauben |
880 mm |
Anzahl der Sockelbefestigungsschrauben |
12 |
Gewindedurchmesser der Sockelbefestigungsschrauben |
1,5 Zoll |
Größte äußere Breite des Schildes |
2150 mm |
Vorderkante Schild bis Mitte Sockel |
1300 mm |
Bedienungshalbmesser |
3370 mm |
Schwenkbereich |
+/- 360° = 720° |
Größte Erhöhung |
79° |
Größte Senkung |
9° |
Gewichte |
|
Rohr |
|
Rohr mit Verschluß, Keilausgleicher und Ausgleichgewicht |
ca. 1720 kg |
Wiege |
|
Wiege, einschließlich Brems- und Vorholeinrichtungen, Zahnbogen und Ausgleichgewicht |
ca. 620 kg |
Lafette |
|
Wiegenträger mit Richtmaschinen |
ca. 1120 kg |
Lafettensockel mit Zwischensockel, unterer Kugelbahn und Kugeln |
ca. 830 kg |
Zieleinrichtung, vollständig mit Gebrauchsfernrohren |
ca. 320 kg |
Schild mit Befestigung, Ausgleichsgewicht und Auftritten |
ca. 1955 kg |
Rw- und Hw-Empfänger |
ca. 50 kg |
Elektrische Einrichtungen |
ca. 25 kg |
Gesamtgewicht des Geschützes |
ca. 6640 kg |
Zubehör |
|
Zubehör und Vorratsstücke für ein Geschütz |
ca. 130 kg |
Munition und ballistische Angaben |
|
Geschoßgewicht |
15,1 kg |
Gewicht der fertigen Patrone |
24 kg |
Ganze Länge der Patrone |
1050 mm |
Anfangsgeschwindigkeit bei großer Gefechtsladung |
785 m/s |
Größte Schußweite bei großer Gefechtsladung mit 44 6/16° Erhöhung |
ca. 15175 m |
Gipfelhöhe bei großer Gefechtsladung mit 79° Erhöhung |
ca. 10200 m |
Mündungswucht bei großer Gefechtsladung |
ca. 475 mt |
Abkürzungsverzeichnis |
|
Hw-Empf. |
Höhenweiser Empfänger |
Rw-Empf. |
Richtungsweiser Empfänger |
Abkürzungen der Maßeinheiten |
|
mm |
Millimeter |
dm³ |
Kubikdezimeter |
l |
Liter |
kg |
Kilogramm |
mt |
Metertonne |
kJ |
Kilojoule |
m/s |
Meter pro Sekunde |
Umrechnungsfaktor |
|
1mt |
9,81 kJ |
